Unter der Spüle ist nur ein Kaltwasseranschluss vorhanden, trotzdem soll warmes Wasser aus dem Hahn kommen. Ob das sicher funktioniert, hängt vor allem davon ab, ob ein druckloser Kleinspeicher oder ein druckfester Boiler angeschlossen wird. Ich zeige, welche Armatur passt, wie die Leitungen geführt werden, wann Tropfen normal sind und an welcher Stelle ein Fachbetrieb übernehmen sollte.
Die richtige Armatur entscheidet über den sicheren Anschluss
- Drei Anschlüsse am Hahn bedeuten meist eine Niederdruckarmatur für einen drucklosen Kleinspeicher.
- Zwei Anschlüsse passen in der Regel zu einem druckfesten Speicher oder Durchlauferhitzer.
- Ein druckloser Boiler darf nicht direkt mit dem Leitungsdruck beaufschlagt werden.
- Der Speicher wird erst eingeschaltet, wenn er vollständig mit Wasser gefüllt und entlüftet ist.
- Ein leichtes Tropfen aus dem Auslauf während des Aufheizens ist bei offenen Kleinspeichern normal.
Welcher Boiler steht unter der Spüle?
Im Alltag wird fast jedes kleine Warmwassergerät als Boiler bezeichnet. Technisch macht es aber einen großen Unterschied, ob es sich um einen offenen, drucklosen Kleinspeicher, einen druckfesten Speicher oder einen kleinen Durchlauferhitzer handelt. Die Typen benötigen unterschiedliche Armaturen und Anschlussarten.

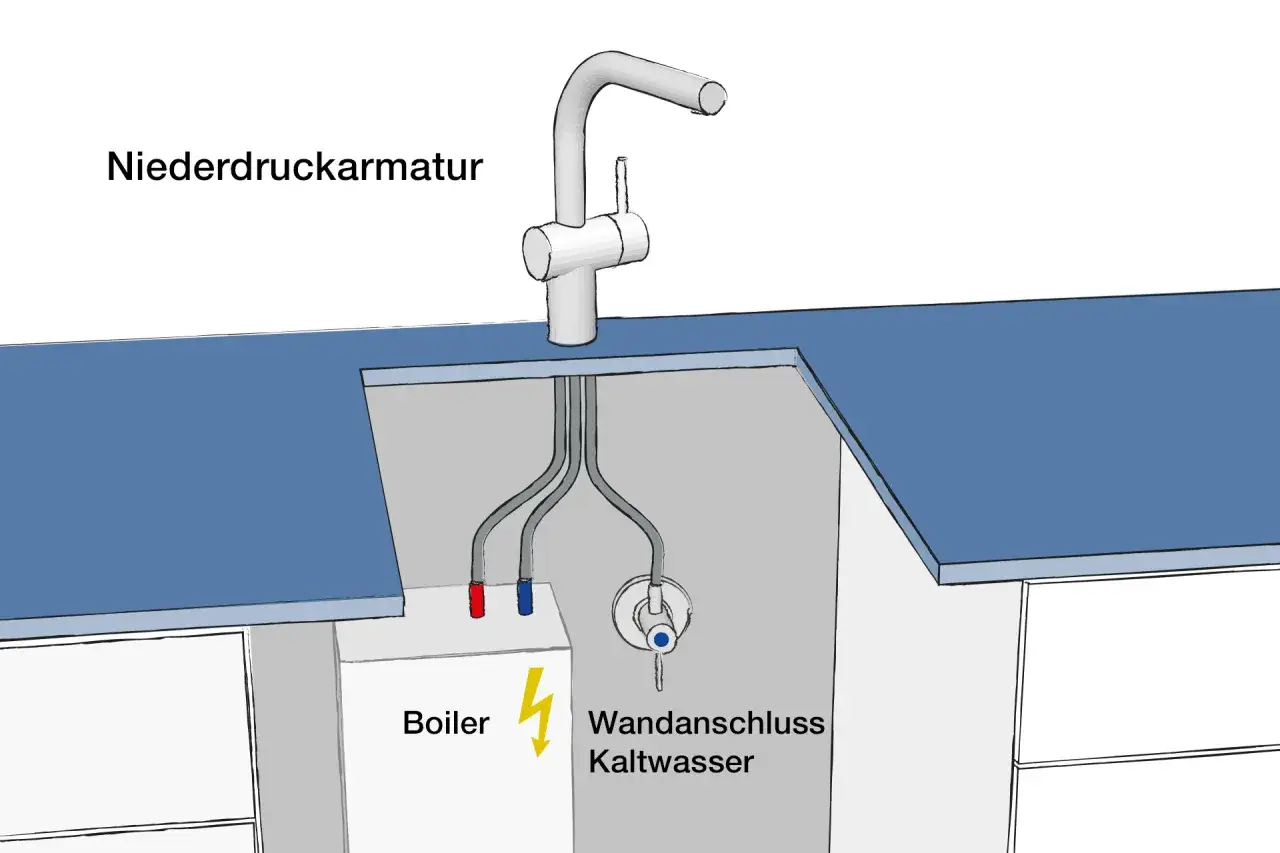

Druckloser Kleinspeicher mit Niederdruckarmatur
Typisch ist ein Untertischgerät mit 5 oder 10 Litern Fassungsvermögen. Es wird über eine spezielle Armatur mit drei flexiblen Schläuchen versorgt. Der Leitungsdruck liegt dabei nicht dauerhaft direkt am Speicher an.
Das Prinzip ist einfach: Kaltwasser fließt vom Eckventil zur Armatur. Beim Öffnen der Warmwasserseite wird weiteres Kaltwasser in den Speicher gedrückt und verdrängt das erwärmte Wasser zurück zum Auslauf. Beim Aufheizen dehnt sich das Wasser aus und kann deshalb aus dem Hahn tropfen. Dieses Tropfen darf nicht abgestellt oder der Auslauf verschlossen werden.
Druckfester Speicher oder Durchlauferhitzer
Ein druckfestes Gerät wird mit dem normalen Leitungsdruck betrieben. Dafür genügt meist eine Hochdruckarmatur mit zwei Anschlüssen, sofern die Montageanleitung nichts anderes verlangt. Am Kaltwasserzulauf des Speichers muss eine passende Sicherheitsgruppe sitzen.
Diese Gruppe enthält normalerweise eine Absperrung, einen Rückflussverhinderer und ein Sicherheitsventil. Das Ventil schützt die Trinkwasserinstallation vor dem Druckanstieg, der beim Erwärmen entsteht. Der DVGW beschreibt die Sicherheitsgruppe deshalb als wesentlichen Bestandteil beim Anschluss eines druckfesten Trinkwassererwärmers.
| Gerät | Passende Armatur | Wichtiger Hinweis |
|---|---|---|
| Druckloser 5- oder 10-Liter-Kleinspeicher | Niederdruckarmatur mit drei Schläuchen | Auslauf muss offen bleiben, Tropfen beim Aufheizen ist möglich |
| Druckfester Warmwasserspeicher | Hochdruckarmatur mit zwei Schläuchen | Sicherheitsgruppe nach Herstellerangabe erforderlich |
| Kleiner Durchlauferhitzer | Je nach Gerät Hochdruck- oder Niederdruckarmatur | Wasser- und Elektroanschluss genau nach Typenschild prüfen |
Ich verlasse mich bei dieser Unterscheidung nie allein auf die Zahl der Schläuche. Entscheidend sind Typenschild, Bedienungsanleitung und Anschlussbild des Geräts. Ein falsch gekaufter Wasserhahn kann trotz passender Gewinde technisch ungeeignet sein.
Die passende Armatur und das Material auswählen
Für einen offenen Untertischspeicher brauchst du ausdrücklich eine Niederdruckarmatur. Sie ist häufig mit drei farblich markierten oder beschrifteten Anschlüssen versehen. Die Markierungen können je nach Hersteller unterschiedlich aussehen, deshalb sollten die Bezeichnungen wichtiger sein als die Schlauchfarbe.
Für die Montage werden meist folgende Teile benötigt:
- Niederdruck- oder Hochdruckarmatur passend zum Gerät
- flexible Anschlussschläuche mit den richtigen Gewinden
- neue Dichtungen und gegebenenfalls ein Durchflussbegrenzer
- Maulschlüssel oder Wasserpumpenzange, Tuch und Auffangschale
- bei einem druckfesten Speicher die vorgeschriebene Sicherheitsgruppe
Ein Durchflussbegrenzer reduziert die Wassermenge, damit der kleine Speicher nicht schneller entleert wird, als er warmes Wasser bereitstellen kann. Bei vielen Niederdruckarmaturen liegt er dem Set bei oder ist bereits integriert. Er wird an der vom Hersteller vorgesehenen Stelle montiert, nicht nach Gefühl.
Was kostet der Anschluss?
Für eine einfache Montage ohne Umbau liegen die Materialkosten grob bei 60 bis 220 Euro. Eine einfache Niederdruckarmatur ist günstiger, eine hochwertige Küchenarmatur mit Brause, Keramikventilen und ausziehbarem Auslauf deutlich teurer.
Eine Fachmontage ohne neue Leitungen kostet als grobe Hausnummer häufig 150 bis 300 Euro. Müssen Eckventil, Steckdose, Arbeitsplatte oder Wasserleitungen angepasst werden, steigt der Aufwand schnell. Bei einem fest angeschlossenen Gerät oder einem Starkstrom-Durchlauferhitzer sollten Wasser- und Elektroarbeiten von dafür qualifizierten Fachbetrieben ausgeführt werden.
So wird ein druckloser Boiler richtig angeschlossen
Die folgende Reihenfolge gilt als Orientierung für ein steckerfertiges Untertischgerät. Die Montageanleitung des konkreten Herstellers hat immer Vorrang, weil Schlauchkennzeichnungen, Drosseln und Anschlusspositionen abweichen können.
- Strom abschalten und Eckventil schließen. Ziehe den Stecker des Boilers und öffne den vorhandenen Hahn, damit der Wasserdruck aus der Leitung entweicht.
- Alte Armatur ausbauen. Stelle eine Schale unter die Anschlüsse und löse die Schläuche vorsichtig. Restwasser im Schlauch ist normal.
- Neue Armatur einsetzen. Führe die Schläuche durch die Hahnbohrung und befestige den Wasserhahn von unten mit Dichtscheibe und Befestigungsmutter.
- Schläuche nach Anschlussbild verbinden. Ein Schlauch führt vom Eckventil zur Armatur, ein zweiter von der Armatur zum Kaltwasserzulauf des Speichers, der dritte vom Warmwasserausgang des Speichers zurück zum Hahn.
- Drossel oder Durchflussbegrenzer montieren. Falls der Hersteller einen Einsatz verlangt, muss er an der angegebenen Stelle sitzen. Fehlt er, kann der Durchfluss zu hoch sein.
- Wasser langsam öffnen. Öffne das Eckventil vorsichtig und halte die Warmwasserseite des Hahns geöffnet. Der Speicher ist erst gefüllt, wenn Wasser gleichmäßig und ohne Luftstöße austritt.
- Alle Verbindungen prüfen. Wische die Anschlüsse trocken und kontrolliere sie nach einigen Minuten erneut auf Tropfen.
- Erst jetzt den Stecker einstecken. Ein leerer Speicher kann beim Einschalten beschädigt werden. Nach dem Aufheizen folgt eine zweite Dichtheitskontrolle.
Die Schläuche dürfen nicht geknickt oder unter Spannung montiert werden. Ich lasse außerdem unter dem Gerät etwas Platz für die Kontrolle, denn ein winziger Tropfen bleibt unter einer dicht anliegenden Küchenplatte oft lange unbemerkt und verursacht später größere Schäden.
Lesen Sie auch: DDLE Basis 18/21/24 als Durchlauferhitzer - welche Stufe passt?
Warum tropft der Wasserhahn?
Bei einem offenen Kleinspeicher ist ein gelegentliches Tropfen während der Aufheizphase konstruktionsbedingt. Das Wasser braucht einen Weg, um die Ausdehnung beim Erwärmen auszugleichen. Ein dauerhaftes Tropfen bei kaltem oder ausgeschaltetem Gerät deutet dagegen eher auf Kalk, eine beschädigte Kartusche oder einen falsch angeschlossenen Schlauch hin.
Typische Fehler beim Anschluss vermeiden
Der häufigste Fehler ist die Kombination aus drucklosem Boiler und Hochdruckarmatur. Der Speicher wird dann direkt mit dem Leitungsdruck belastet. Das kann zu Undichtigkeiten, Schäden am Gerät und im schlimmsten Fall zu einem gefährlichen Versagen des Speichers führen.
| Problem | Wahrscheinliche Ursache | Was zu tun ist |
|---|---|---|
| Aus dem Warmwasserhahn kommt nur wenig Wasser | Drossel falsch eingesetzt, Schlauch geknickt oder Eckventil nicht vollständig geöffnet | Leitungsweg prüfen und Anleitung beachten |
| Wasser läuft aus dem falschen Anschluss | Schläuche nach Farbe statt nach Anschlussbild verbunden | Gerät ausschalten, Wasser schließen und Anschlüsse neu zuordnen |
| Der Speicher bleibt kalt | Stecker zu früh eingesteckt, Gerät noch nicht aufgeheizt oder Stromversorgung unterbrochen | Füllstand, Sicherung und Betriebsanzeige prüfen |
| Der Hahn tropft ständig | Kalk, defekte Kartusche oder undichte Verschraubung | Armatur und Anschlüsse kontrollieren, bei Bedarf Kartusche ersetzen |
| Wasser tritt am Speicher aus | Falsche Armatur, beschädigte Dichtung oder zu hoher Druck | Gerät sofort vom Wasser trennen und Fachbetrieb beauftragen |

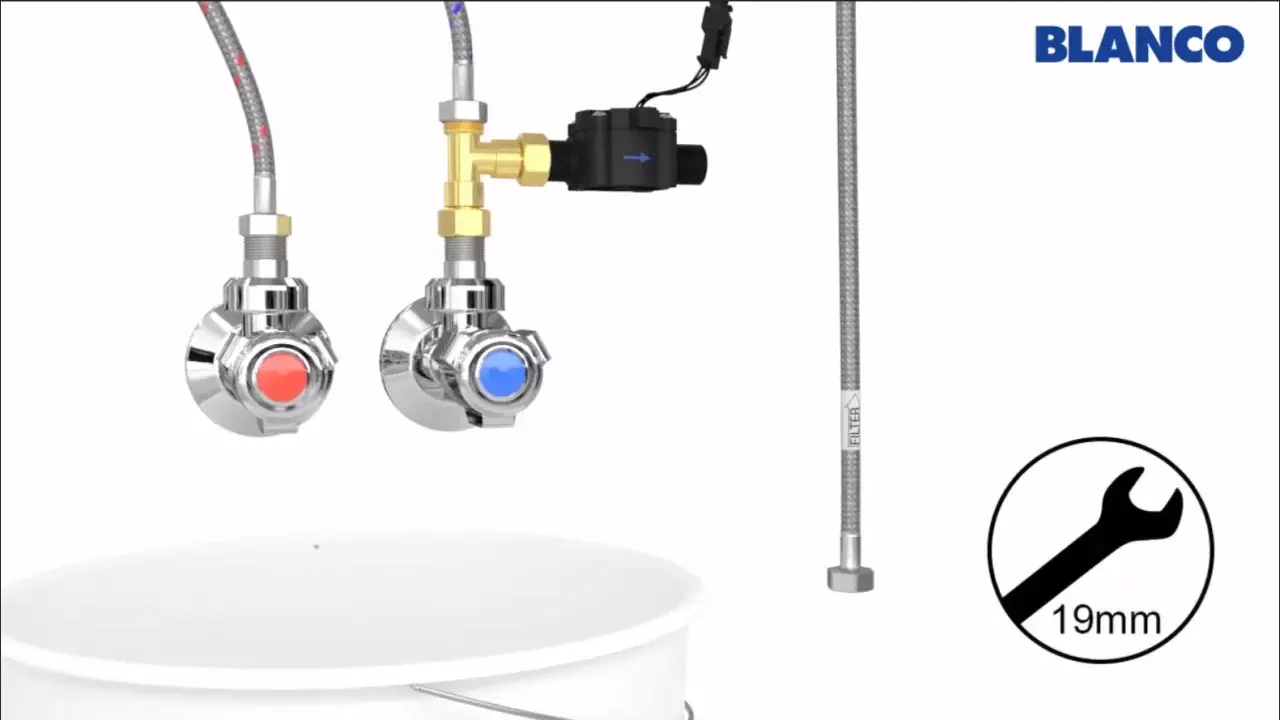

Auch ein T-Stück am Eckventil ist bei einem drucklosen Speicher keine harmlose Abkürzung. Zusätzliche Verbraucher wie Geschirrspüler oder Filteranlagen dürfen nur so eingebunden werden, wie es die Armatur und der Speicher zulassen. Die offene Warmwasserführung darf nicht verschlossen und nicht mit einem Absperrventil blockiert werden.
Wann die Montage besser ein Fachbetrieb übernimmt
Bei einem einfachen, steckerfertigen 5-Liter-Speicher ist der hydraulische Anschluss für handwerklich erfahrene Personen überschaubar. Trotzdem sollte niemand an Trinkwasserleitungen arbeiten, wenn die Anschlussart unklar ist oder der Speicher keine eindeutige Montageanleitung besitzt.
Ich würde einen Fachbetrieb beauftragen, sobald ein druckfester Speicher, ein fest angeschlossenes Elektrogerät oder ein Starkstrom-Durchlauferhitzer beteiligt ist. Gleiches gilt bei alten, korrodierten Eckventilen, sichtbaren Wasserschäden, ungewöhnlichem Leitungsdruck oder einer Mietwohnung mit Vorgaben des Vermieters.
Bei druckfesten Geräten gehören Sicherheitsventil und Rückflussverhinderer zur sicheren Installation. Das Sicherheitsventil kann beim Aufheizen leicht Wasser abgeben. Es darf weder entfernt noch durch ein einfaches Absperrventil ersetzt werden. Nach der Montage sollte der Fachbetrieb die Anlage erklären und die Dichtheit kontrollieren.
Für die Warmwasserhygiene sollte die Temperatureinstellung des Geräts den Herstellerangaben entsprechen. Bei kleinen dezentralen Speichern empfiehlt der DVGW, die Temperatur möglichst nicht unter 50 °C, besser 55 °C einzustellen. Ein größerer zentraler Speicher wird üblicherweise mit mindestens 60 °C betrieben, wobei die konkrete Anlage und ihre Regelung entscheidend sind.
Die richtige Entscheidung fällt vor dem ersten Schraubenschlüssel
Ein Wasserhahn lässt sich problemlos mit einem Boiler verbinden, wenn Gerät, Armatur und Anschlussprinzip zusammenpassen. Bei einem offenen Kleinspeicher brauchst du eine Niederdruckarmatur mit drei Leitungen; ein druckfester Speicher arbeitet dagegen mit einer Hochdruckarmatur und der vorgeschriebenen Sicherheitsgruppe.
Wer die Typen verwechselt, spart an der falschen Stelle. Ein Blick auf das Typenschild, das Anschlussbild und die Herstelleranleitung dauert nur wenige Minuten, verhindert aber Wasserschäden und einen teuren Geräteaustausch. Bei Unsicherheit am Wasser- oder Stromanschluss ist die kurze Prüfung durch einen Fachbetrieb die vernünftigste Lösung.
